Prise Ethernet murale défectueuse : Identifier les causes et réparer efficacement

Rencontrer une prise Ethernet murale défectueuse peut fortement perturber votre connexion réseau domestique. Pour identifier les problèmes et repartir sur une installation fiable, il s’agit d’observer plusieurs aspects essentiels. Nous allons explorer ensemble :

• Les étapes de diagnostic visuel et les tests de continuité permettant de localiser précisément la panne.
• Le rôle central du coffret de communication et du brassage dans la bonne répartition du réseau local dans votre logement.
• Les vérifications matérielles indispensables à votre box internet et à son paramétrage.
• Les méthodes de réparation efficaces, incluant quand et comment faire appel à des professionnels spécialisés.

À travers ces points, vous disposerez des clés nécessaires pour analyser et résoudre les défauts d’une prise murale Ethernet, redonnant ainsi tout son potentiel à votre réseau filaire.

A découvrir également : Les avantages incontournables de choisir un menuisier local dans les Hauts-de-Seine

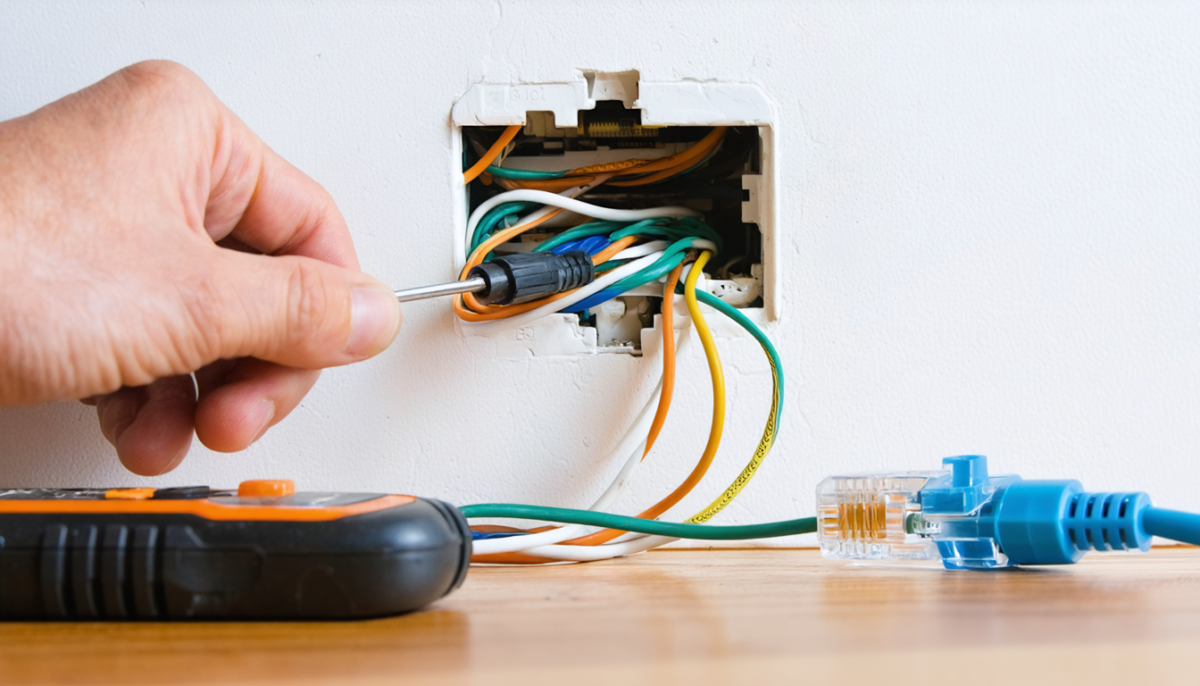

Comment diagnostiquer précisément une prise Ethernet murale défectueuse ?

Le premier réflexe consiste à procéder à un diagnostic minutieux à partir d’une inspection visuelle et de tests de continuité. Commencez par débrancher puis rebrancher fermement chaque câble Ethernet afin de détecter un mauvais contact. Très souvent, les défaillances proviennent de connecteurs RJ45 mal insérés ou abîmés, ou encore de câbles présentant des plis ou coupures cachés dans la gaine.

S’assurer du respect des normes T568A ou T568B dans le câblage est capital. Ces standards régissent la répartition des huit fils en quatre paires aux couleurs codifiées essentielles pour garantir un débit allant jusqu’à 1 Gbit/s. Une incohérence même minime entre la prise murale et la prise de brassage au coffret local peut interrompre totalement la connexion réseau.

A découvrir également : CEE : Guide pratique pour évaluer le montant de votre prime avant de démarrer vos travaux

L’utilisation d’un testeur de câble réseau bon marché, entre 10 et 20 euros, permettra d’aller au-delà de la simple inspection visuelle. Cet outil détecte défauts de continuité, inversions ou paires de fils coupées. Il s’utilise facilement avec un module à chaque extrémité du câble et affichera un diagnostic clair grâce aux voyants lumineux.

Exemples de défauts courants et solutions associées

Symptôme observé	Cause probable	Solution recommandée
Aucun voyant sur le testeur	Câble coupé ou non connecté à l’arrière	Ouvrir la prise, vérifier et refaire les connexions selon la norme
Voyants allumés dans un ordre incorrect	Inversion ou désordre des paires	Recâbler les fils en suivant strictement T568A ou T568B
Un ou deux voyants éteints	Paires pincées ou fils endommagés	Vérifier toutes les paires, remplacer le câble si nécessaire
Connexion bridée à 100 Mbps	Seulement deux paires fonctionnent	Tester avec un câble neuf et vérifier le sertissage de la prise

Comprendre l’importance du coffret de communication et du brassage réseau

Dans une installation réseau domestique, le coffret de communication joue un rôle fondamental en centralisant les prises murales vers votre box internet. Le brassage au niveau de ce coffret, en reliant chaque prise murale à une prise de brassage, est une étape souvent omise.

Sans cette procédure, le réseau local ne distribue pas correctement le signal entre les prises, laissant certains points de connexion inactifs. Par exemple, si la box est installée dans une autre pièce que le coffret, il convient d’utiliser un switch Ethernet installé dans le coffret. Le câblage se construit ainsi :

1. Un câble relie la sortie RJ45 de la box à une prise murale proche.
2. Dans le coffret, la prise de brassage correspondant à cette prise murale est identifiée et connectée au switch.
3. Les autres prises de brassage sont toutes connectées sur les ports restants de ce switch.

Cette architecture garantit que toutes les prises murales de la maison sont opérationnelles simultanément. Cela évite que seule la prise directement reliée à la box fonctionne, ce qui est une cause fréquente de problème réseau.

Paramètres et vérifications matérielles pour une connexion optimale

Nous préconisons systématiquement un redémarrage complet de la box internet en cas de souci réseau : débranchez-la pendant environ 10 secondes avant de la rebrancher. Cette action simple résout souvent des dysfonctionnements liés à la mémoire cache ou aux tables de routage bloqués.

Il convient aussi de contrôler que le firmware de votre équipement réseau est à jour. Depuis l’instauration en 2024 d’une obligation européenne, les fabricants doivent fournir des correctifs de sécurité pendant au minimum cinq ans. Ces mises à jour peuvent corriger des incompatibilités ou des bugs pouvant affecter la prise Ethernet et la prise murale associée.

Pensez à vérifier dans les paramètres de votre ordinateur que la connexion Ethernet est bien activée et configurée pour obtenir automatiquement une adresse IP. Nous avons constaté que certaines mises à jour système désactivent cette option par inadvertance.

Enfin, observez les voyants LED des prises et de la box. Un voyant vert signale généralement une connexion gigabit (1000 Mbps), tandis qu’un voyant orange indique une connexion limitée à 100 Mbps, signe potentiel d’un problème de câblage.

Solutions durables : réparer une prise Ethernet murale et quand interpeller un professionnel

Les défauts fréquents lors de l’installation résidentielle incluent des câbles non connectés au coffret, des fils non repérés ou un brassage absent. Dans ce contexte, rouvrir la prise murale et effectuer un nouveau sertissage en suivant rigoureusement les normes permet souvent de corriger l’installation.

Le repérage précis des prises dans le coffret facilite grandement l’entretien. Chaque prise de brassage doit être étiquetée avec la pièce correspondante. Sans cela, il faut réaliser un test systématique de toutes les combinaisons pour localiser chaque liaison.

Il est également conseillé d’éloigner les câbles Ethernet des sources majeures d’interférences électromagnétiques comme les plaques à induction ou transformateurs pour éviter les perturbations. Si malgré toutes ces vérifications le problème persiste, un électricien spécialisé en courant faible dispose des outils nécessaires pour diagnostiquer des défauts complexes (blindage abîmé, problème d’impédance, câble coupé dans une gaine).

Recourir à une intervention professionnelle représente un investissement raisonnable pour garantir une performance optimale de votre réseau local et la pérennité de votre installation réseau.

Cette vidéo guidera étape par étape le diagnostic visuel et l’utilisation du testeur réseau pour une prise Ethernet murale.

Découvrez comment organiser un coffret de communication avec brassage et switch pour une distribution optimale de votre réseau domestique.
